儲氫氣瓶是氫燃料電池汽車產業中的關鍵儲運設備，廣泛應用于加氫站及車載儲氫領域。目前，已實現商業化應用的高壓儲氫氣瓶分為Ⅰ型、Ⅱ型、Ⅲ型及Ⅳ型，其中Ⅲ型及Ⅳ型瓶皆為碳纖維全纏繞，主要應用于車載儲氫系統。
在Ⅲ型、Ⅳ型氣瓶的生產線中，通過自動化成型設備可完成氣瓶的率制造，同時，生產線還配備高精度的檢測系統，用于監控產品的質量，確保每一個氣瓶都符合嚴格的安全標準。

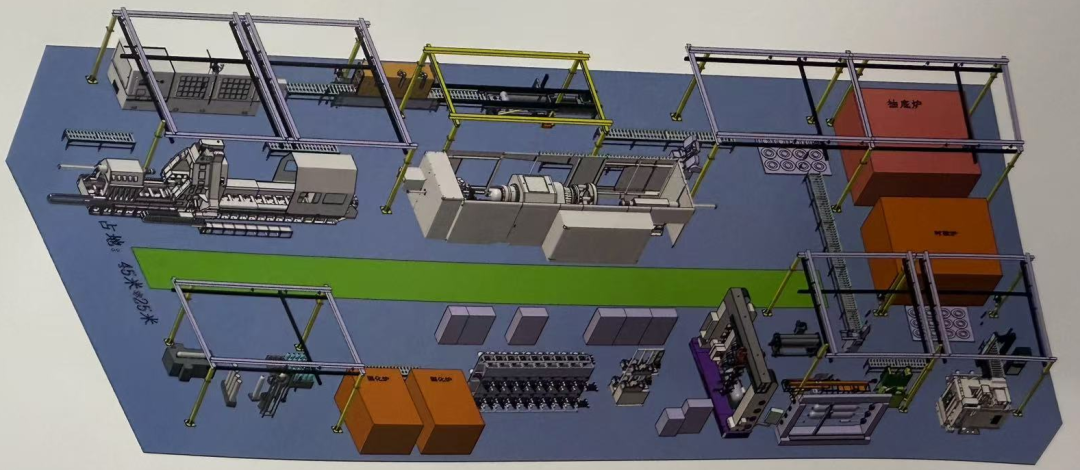

Ⅲ型儲氫瓶生產線

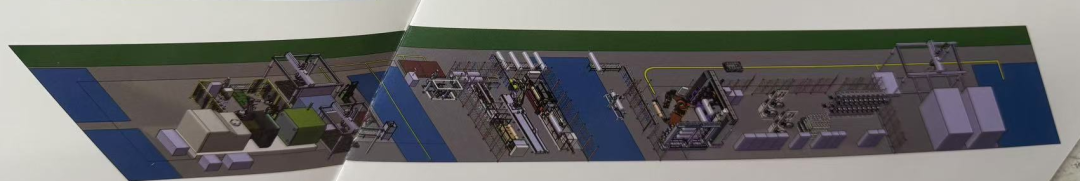

Ⅳ型儲氫瓶生產線
一、纏繞機

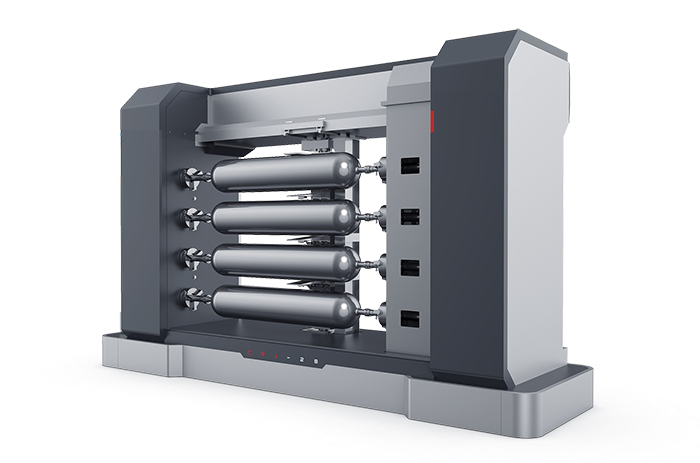

1、龍門纏繞機
此設備為四維多工位全自動纏繞機，具有軟件自動控制、四軸(五軸)聯動、多種張力控制系統選擇等特點。
設備運行穩定性、可靠性高?？蛇M行螺旋、環向、停留、性、零度等線型的精密、高速纏繞。具有自動化程度高、技術、操作簡單、便于維護等優點。該設備技術水平已經達到國際同類產品水平。

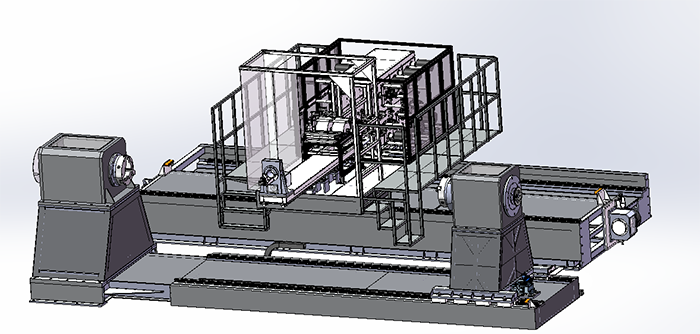

2、臥式纏繞機
該纏繞機具有軟件自動控制、四軸聯動、多種張力控制系統選擇等特點。
能夠適用碳纖維、玻璃纖維及有機纖維等纏繞工藝要求，能進行罐體(等開口及不等開口)、管道、球體、錐體、組合體等回轉體及方形制品的纏繞。纏繞機具備自動刮膠、外徑在線檢測、原位稱重等功能。

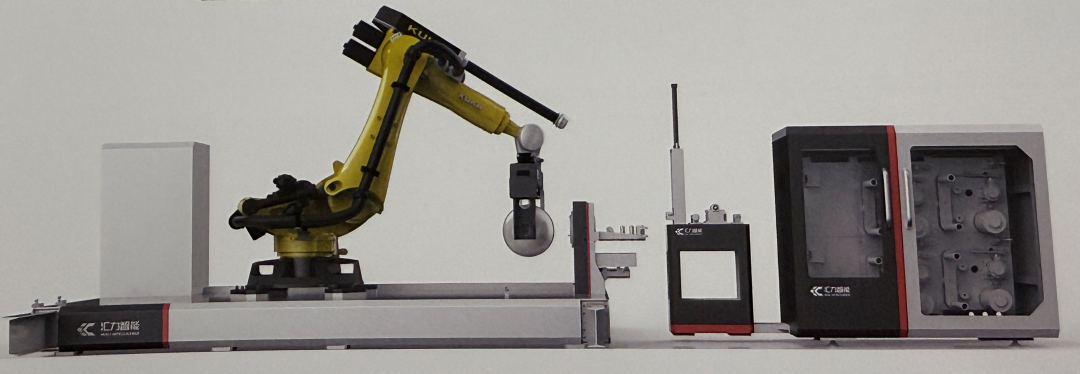

3、機器人纏繞機
該設備以機器人和自動張力系統為主體開發的一套適用于罐體類壓力容器的自動纏繞，設備以機器人驅動罐體內膽運動，配合全自動張力系統，將纖維按設定程序完成自動纏繞的設備。其優點:
-
設備柔性強，可應對小批量多品種快速換型；
-
占地面??；
-
可擴展性強；
-
成本優。

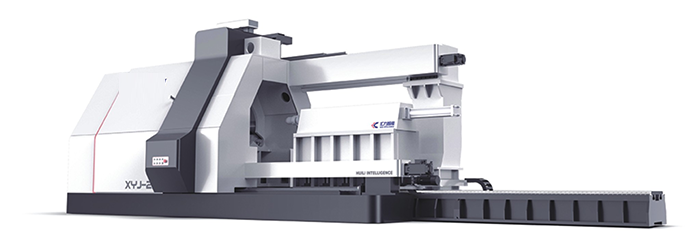

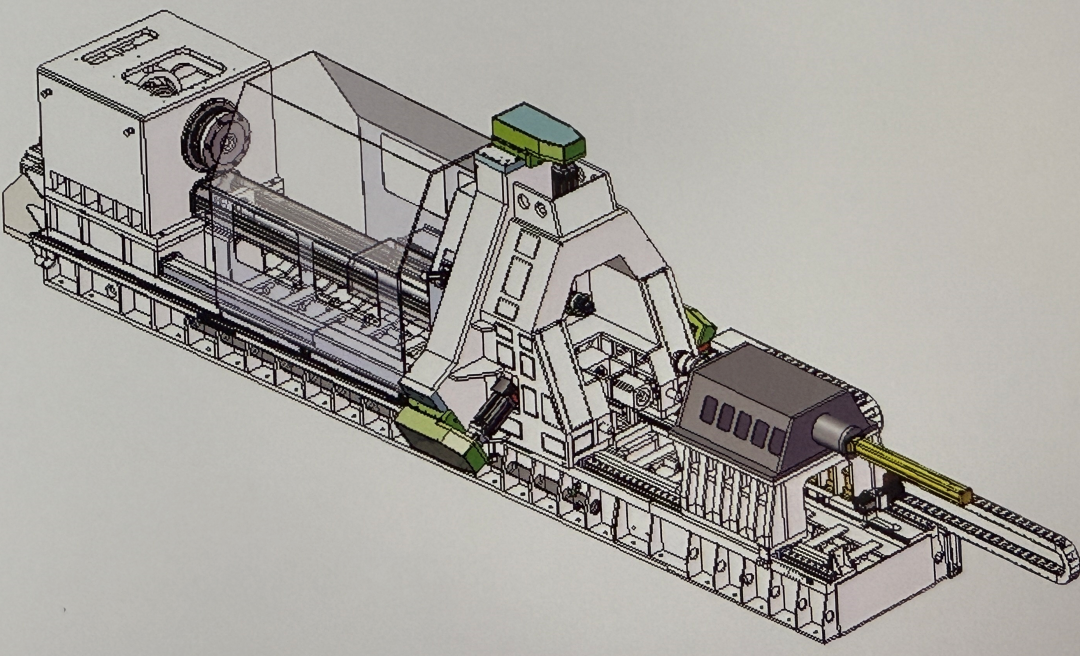

二、強旋機
強旋機是無形切削加工成形，主要用于各種空心薄壁回轉體零件旋壓成形，特別適用于筒形零件的旋壓成形和汽車車輪、輪輻、輪載的旋壓成形，可以通過正旋對帶底的工件或通過反旋對筒形工件進行強力旋壓成形。同時設計工裝，可實現異形零件旋壓成形
三、收口機
數控旋壓收口機用于制造各種規格無縫氣瓶及無縫內膽。具有控制系統穩定可靠，編程、調試、操作及維修等方便快捷的特點。其穩定性、可靠性可以滿足各種規格氣瓶收口的工藝要求。
四、檢測系統

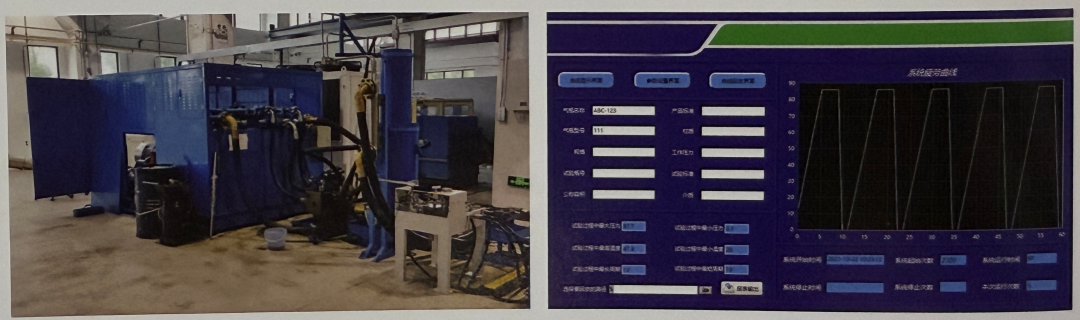

1、水壓試驗機
氣瓶水壓試驗機適用于各類型氣瓶的水壓耐壓強度實驗，殘余變形量測試(包含內測法和外測法兩種測試方法)，設備嚴格按照GB/T9251氣瓶水壓實驗方法進行設計制造，廣泛適用于氣瓶生產廠家及氣瓶檢測檢驗單位。

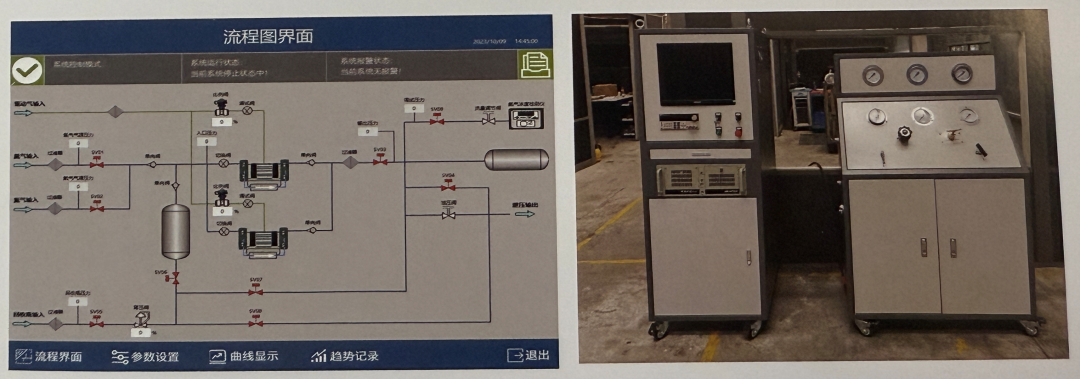

2、氣瓶氣密試驗機
氣瓶氣密試驗機適用于氣瓶或壓力容器的氣密性檢測，可以分為沉水法和氨檢法兩種試驗方法，設備嚴格按照 GBT 12137 氣瓶氣密性實驗方法進行設計制造，廣泛適用于氣瓶生產廠家及氣瓶檢測檢驗單位
3、氣瓶脈沖疲勞試驗機
氣瓶脈沖疲勞試驗機用于高壓氣瓶成品進行疲勞脈沖試驗，屬于抽檢破壞性試驗，旨在考核氣瓶是否能夠承受足夠次數的高壓、快速的載荷沖擊和靜態耐壓能力，驗證研制的合理性，設備嚴格按照 GB/T 9252瓶疲勞試驗方法進行設計制造，廣泛適用于氣瓶生產廠家及氣瓶檢測檢驗單位
4、氣瓶爆破試驗機
氣瓶爆破試驗機適用于各類型氣瓶的爆破變形量和屈服壓力測試，通過壓力-進水量-時間曲線來自動判斷爆破壓力值并找出屈服點，設備嚴格按照GB/T15385 氣瓶水壓實驗爆破方法進行設計制造，廣泛適用于氣瓶生產廠家及氣瓶檢測檢驗單位。
